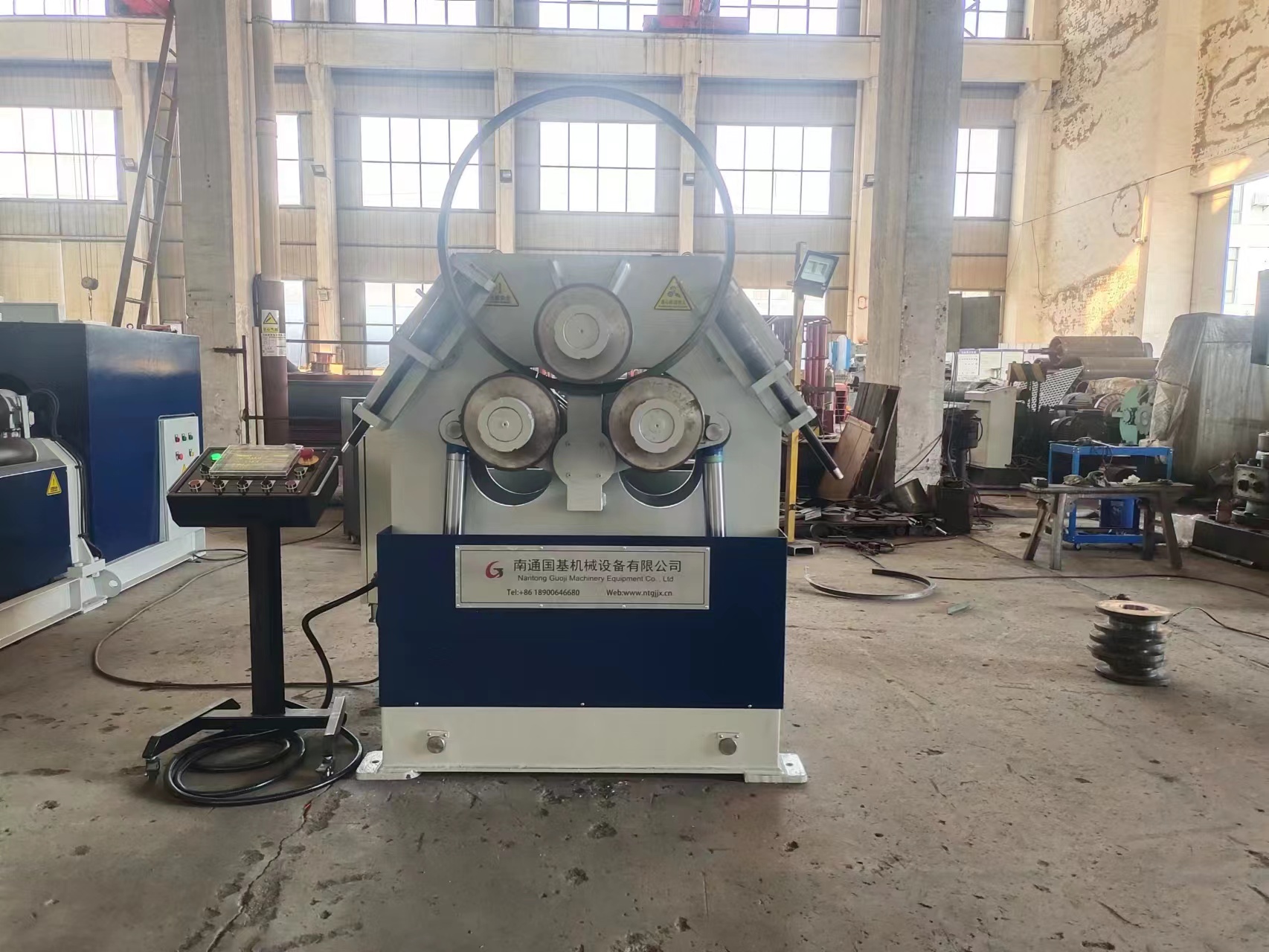

GJW24S系列型材彎曲機是彎曲扁鋼、方鋼、圓鋼、角鋼、H型鋼、槽鋼、方管、矩形管、圓管等型材的設備。被廣泛應用于鍋爐、造船、水電、金屬結構等及其他行業各種圓形、弧形、螺旋形、橢圓形、法蘭形等工件的制作。具有預彎，卷圓和校圓等功能；本機結構先進，功能全，可根據用戶使用情況選擇立放或臥放，可根據用戶的要求訂制不同的模具。

該GJW24S系列型材彎曲機為弧線下調式結構，上下輥均為主傳輥，液壓馬達驅動，兩個下輥圍繞上輥作弧線升降運動，液壓油缸控制，位移顯示。兩側設有托輥裝置，有利于控制型材成型過程，有利于保證非對稱截面型材的卷制質量?？梢愿鶕碇菩筒牡牟煌?，選用不同模具，該機操作方便、效率高，倍受用戶歡迎。

該機主要由機架部分、主輥部分、托輥部分、模具、電氣部分和液壓系統等組成。

1、機架部分

機架由鋼板焊接而成，有足夠的強度和剛度，焊后經熱處理去除應力，再由數控鏜銑床加工，確保機床的精度和可靠性?？古嗝嫦禂蹈?，強度剛性均好。安裝，使用方便。

2、主輥部分

（1）上輥部分

上輥部分由液壓馬達、上輥、雙列調心軸承等組成。雙列調心軸承采用低速、重載的調心滾子軸承。上輥材質為42Crmo，粗加工后熱處理，表面硬度HB240-300.

(2)下輥部分

下輥部分由液壓馬達、變速齒輪組，下輥軸承座、下輥油缸、下輥、雙列調心軸承等組成。下輥由油缸驅動升降，配合卷制不同直徑的型材。下輥材質為42Crmo，粗加工后熱處理，表面硬度HB240-300.下輥升降油缸材質為45#鍛件，活塞桿表面鍍鉻，精磨。雙列調心軸承采用低速、重載的調心滾子軸承。

（3）托輥部分

托輥部分由托輥、托輥油缸、托輥座、軸承等組成。托輥有三個運動：（1）升降運動；（2）前后運動；（3）旋轉運動。托輥有利于在卷制過程中矯正型材的位置，保證型材在卷制過程中的成型質量。兩組托輥共由6個油缸控制運動，配合卷制不同直徑的型材。托輥材質為45#鋼，粗加工后熱處理，表面硬度HRC40-45。

托輥升降油缸材質為45#鍛件，活塞桿表面鍍鉻，精磨。

（4）模具

模具根據客戶的卷制型材來確定，不同的型材種類，規格，都可能需要不同的模具。模具材質為42Crmo，粗加工后熱處理，表面硬度HRC40-45。
